Dossier complet du bruiteur C-V3.

Ce dossier contient :

Documentation

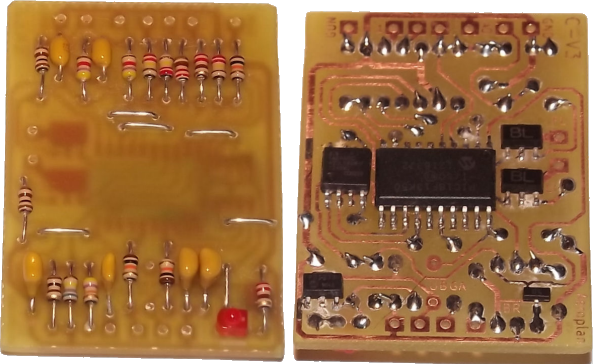

    - Bruiteur C-V3-hybride.pdf     : Notice et caractéristiques  du bruiteur

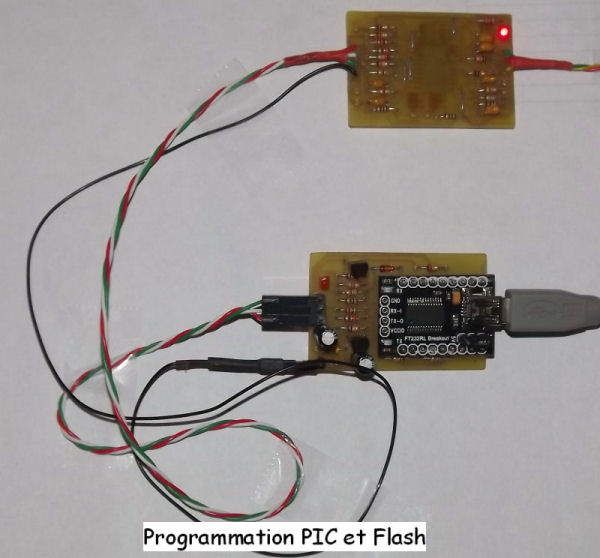

    - ESFUsb.pdf                           : Méthode pour créer ses propres sons et programmer le micro-contrôleur et la mémoire flash

Logiciel

    - Bruiteur  c-v4-6.c                 : Nouvelle version dérivée de c_V3 (amélioration de l'intensité du flash mitrailleuse)
    - Bruiteur  c-v4-6.hex             : Nouvelle version dérivée de c_V3

Layout

    -Typon bruiteur C1-V3 hybride.pdf                    : Le typon

    - Câblage bruiteur C-V3 hybride.pdf                  : Plan de câblage du bruiteur hybride

Schéma

    - Schéma Bruiteur C-V3-hybride.pdf                : Le schéma du bruiteur hybride

    - Nomenclature bruiteur C-V3 hybride.pdf       : Nomenclature du bruiteur hybride

Son

    - egine-gun-16T.wav                 : Le fichier son original

Contenu Flash
    - egine-gun-param-16T.bin        : Le fichier qui doit être programmé dans la Flash

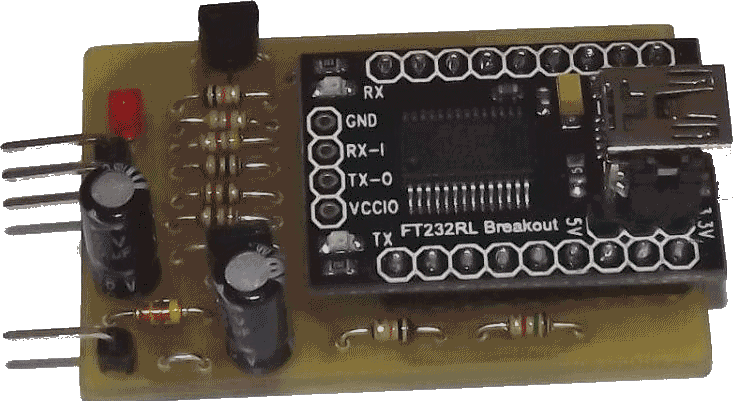

Module Interface de programmation
    - Schéma interface FT232.pdf : Le schéma de l’interface de programmation Aeroplan
    - Nomenclature interface FT232.pdf
    - Câblage interface FT232.pdf : Le Plan de câblage
    - Typon interface FT232.pdf : Le typon

    -  Procédure de test préalable du  programmateur.pdf (ESFUsb et Driver)

Driver
- CDM v2.08.30 WHQL Certified.exe

Logiciel EFSUsb  (*)
    - ESFUsb.exe : Engine Sound File Utility ce programme apporte une aide à la création de ses propres fichiers sons et permet la programmation de la mémoire du
    micro-contrôleur et de la flash du module via l’interface             « Aeroplan » sur bus USB (note 1)
    - ftd2xx.dll : dll nécessaire au fonctionnement du logiciel ESFUsb

(*)  Ce logiciel est compatible avec la version C-V1 (non hybride) du bruiteur mais si vous voulez bénéficier de vitesse de transfert supérieures à 115200 Baud il sera  nécessaire de mettre à jour le logiciel du bruiteur avec la version C-V3.

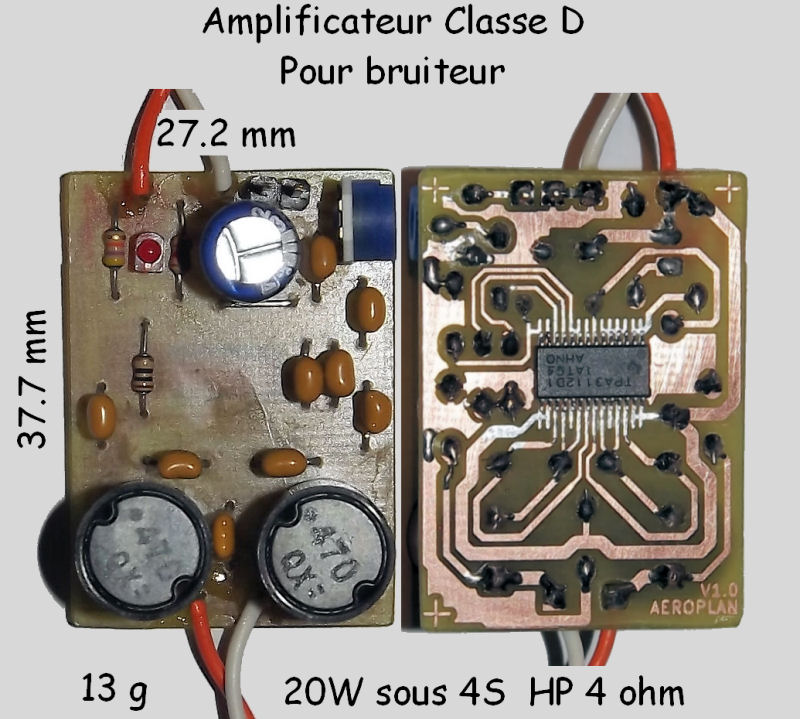

Ampli V1-0 Classe D

        - Typon – Câblage – Nomenclature -Documentation - Schématique

Mises à jour :



Attention :
Si vous avez téléchargé la version ou les fichiers  Bruiteur  c-v-4-1.c et Bruiteur  c-v-4-1.hex ont été ajoutés, merci de ne pas utiliser cette version mais de considérer la mise à jour comportant Bruiteur  c-v-4-3.c et  Bruiteur  c-v-4-3.hex.
L'ancienne version comporte un bug  important  !
De préférence vous pouvez télécharger le dernier logiciel de la version C-v-4 qui est  compatible et disponible page suivante (dossier Bruiteur C-V4).

Étant très loin d’être infaillible et sachant  que le « copier coller » de la version précédente est une méthode de fainéant génératrice d’erreurs, n’hésitez pas à me faire part de celles que vous constater.

Une courte vidéo est visible sur la  Page Vidéo

Bruiteur :
Un petit problème déjà signalé par Papy kilowatt peut subsister, il arrivait parfois que la mitrailleuse ne fonctionnait pas, dans certains cas il fallait juste couper l'alimentation puis la remettre et dans d'autres notamment celui signalé par Papy Kilowatt, rien n'y faisait !
Sur cette version j'ai pu regarder de plus près ce problème et apporter une petite modification au logiciel. Ayant que très peu de recul je ne peux pas garantir que tout est résolu mais je suis confiant car il s’avère que la mémoire flash nécessite 10ms d’initialisation avant d’être pleinement opérationnelle or, par ignorance, ce délai était loin d’être respecté. De ce fait la lecture des adresses mitrailleuse qui ne se font qu’une seule fois pendant l’initialisation pouvait ne pas être correcte ce qui entraînait son absence.  Merci à Papy Kilowatt qui d’une part m’avais signalé ce problème et m’avais envoyé un bon nombre d’oscillogrammes. Sur le moment rien ne m’a interpellé, j’étais juste perplexe, c’est en replongeant ne nez dans  de "cambouis" et avec le recul que j’ai suivi la piste qui m’a conduit à l’ajout d’un délai avant lecture des  adresses

Au dessus de 3S  le fonctionnement peut se montrer parfois erratique, pour résoudre ce problème  il est possible d'ajouter une résistance de 100K en série avec l'entrée phase du brushless.

Ampli :

Si le signal du Rx apparaît après le branchement de la batterie un bruit sec "pop"  assez important est transmit au haut parleur. J'ai remarqué ce phénomène en essais "labo" ou le Rx est en fait un testeur de servo 3 voies (réalisation perso) équipé d'un interrupteur de mise en marche. En fait cela est dû au transistor de charge des capacités de liaisons, je pense qu’il est présent aussi sur les versions analogiques  mais les essais n’ont pas dues  le mettre en évidence. Une modification logicielle à été apportée le "pop" éventuel devient un très léger "bip". Il est vrai que le fabricant du circuit préconise la gestion de la ligne d’inhibition mais cela n’est possible que par une commande du processeur du module bruiteur. Il faudrait ajouter une liaison supplémentaire ce qui n’est pas envisagée, en conclusion  il n'est pas impossible que selon la configuration des "pops" subsistent.

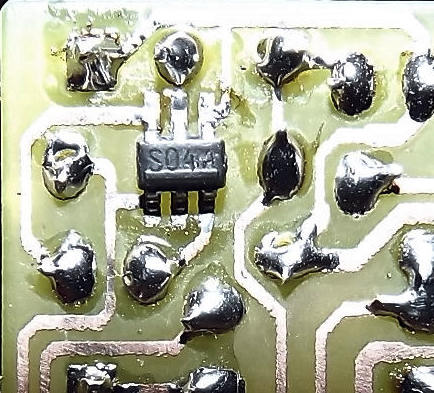

Par contre fort de savoir souder des SSOP j’envisage peut être une version V4 soit en gardant le PIC actuel en SO soit en SSOP et réunir à nouveau bruiteur et ampli avec l’avantage de moins de câblage avion, toujours pas dissipateur de chaleur et aussi une meilleure gestion de l’initialisation. (voir page suivante)

En 6S des surtensions parasites peuvent exister et risques de détruire l'amplificateur, il est vivement conseillé de modifier la valeur de R2 en la portant à 270ohm et de placer une diode zener de 24V 250mW aux bornes du condensateur C4.
