Bruiteurs moteur V3

La version V3 hybride

Cette troisième version est un projet sensé répondre aux différents problèmes rencontrés par les personnes qui ont réalisé ce bruiteur. Il s’agit principalement de la difficulté de réalisation liée aux composant CMS et du mode de programmation par la liaison série. Malheureusement pour nos yeux certains composants ne sont plus disponibles en discret et d'autres sont appelés à disparaître dans un avenir proche.
C’est donc une solution dite « hybride » qui s'impose.
Sur cette version l'ampli est séparé, en effet pour quelques euro des modules performant existent sur le marché asiatique, à l'avenir je regarde une solution basée sur un ampli digital (classe D) qui présente l'avantage de ne pas nécessiter de radiateur, malheureusement nos amis Chinois n'en ont pas encore fait un module et il faudra tenter de monter un circuit CMS HTSSOP ! c'est pas bien gros! c'est pas gagné et c'est pourquoi je vais tenter !!

Par ailleurs, dans cette nouvelle version l'idéal aurait été de supprimer l’interface et d'utiliser directement le bus USB . En effet le PIC utilisé comporte un port USB, malheureusement si son utilisation est possible pour la programmation de la flash elle est impossible pour la programmation du PIC. Il faut savoir que ce dernier est programmé avec un protocole très spécifique via une ligne d'horloge et une ligne entrée / sortie de données. Certain dirons pourquoi pas un « bootloader » (embryon de programme qui permet de faire entrer le programme définitif) ... oui mais voilà il faut quand même programmer le PIC avec ce petit bout de programme appelé « bootloader » … c’est donc un retour à la case départ.
Voici brièvement les principales caractéristiques du projet, à noter que l’interface USB sera compatible avec la version précédente.

Technologie

Condensateurs – diode LED en "traversant"

Résistance "traversante" 1/8W possibilité 1/4W verticales

montées en quinconces

PIC – Mémoire- Transistor Alimentation en CMS

Ampli séparé (4.99 USD moins cher que le simple ampli CMS

utilisé dans la version C-V1 !)

Bruiteur hybride : Circuit imprimé 31 x 44.2 mm

Technologie :
Composants discrets sauf pour la génération du 9V à partir du 5V USB

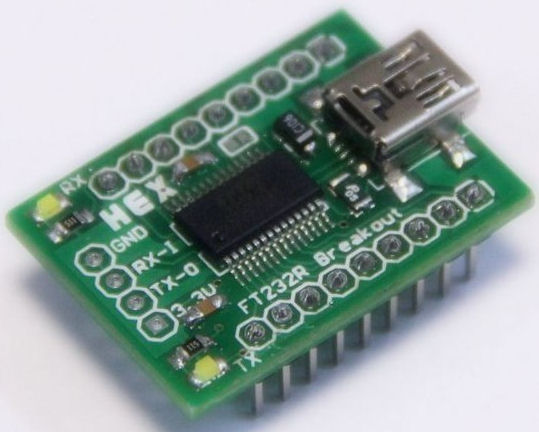

Interface USB avec un Module FT232RL (6.99€)

FT232

Module de programmation USB : Circuit imprimé 31 x 47 mm

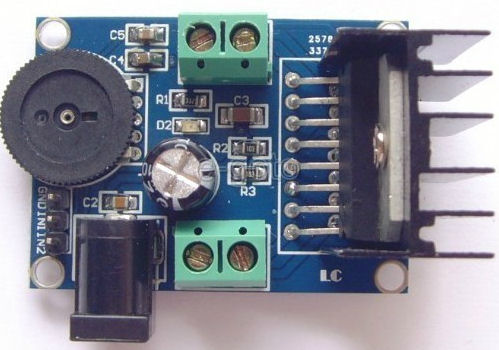

Ampli séparé

ampli

Ou version numérique dimension 27.2 x 37.7mm plus de 20W en 4S !

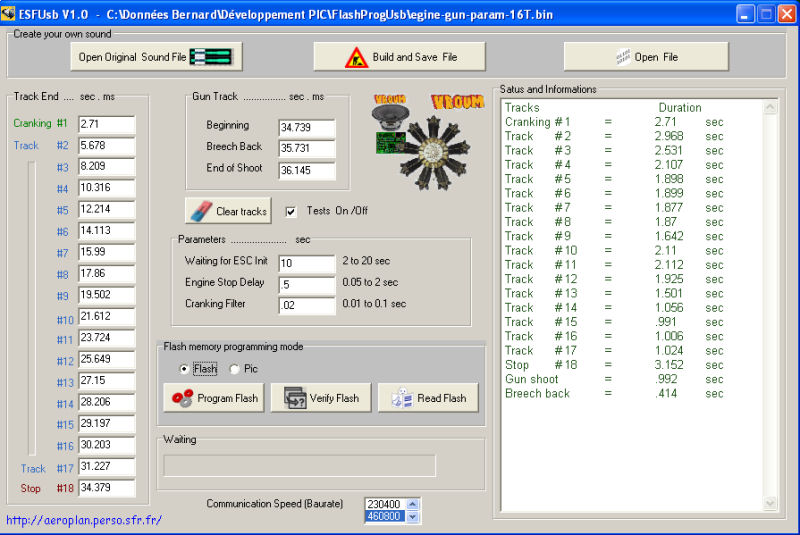

Aperçu du logiciel Aeroplan associé

au module interface de programmation

5/11/2013 : Le projet avance, le logiciel de programmation PIC et Flash sur bus USB est opérationnel et en test. La partie hardware de l'interface est définie et un prototype s'y rapprochant fonctionne sans problème. La programmation du PIC demande environ 75s c'est un peu long mais inhérent au mode de fonctionnement du circuit FT232RL et du bus USB. Compte tenu que cette opération n'est pas à réaliser souvent cela reste acceptable. Pour la flash la programmation est plus courte que sur la version "liaison série" elle nécessite environ 90s.

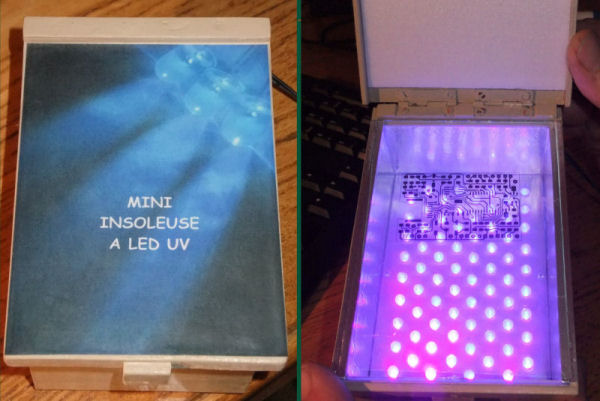

Une petite parenthèse pour réaliser les circuits imprimés : Une mini insoleuse à diode LED UV, et une graveuse verticale faite de plexiglas collé, un chauffage et une pompe d’aquarium comme bulleur. Insoleuse super efficace avec un temps d’insolation de 1minute quand à la gravure elle est faite au persulfate de sodium et demande moins de 15mn à 40° C. En test des pistes de 0.15mm sont faisables mais en pratique et comme c’est possible je préfère ne pas descendre en dessous de 0.3mm et exceptionnellement 0.25mm.
