Pourquoi ce petit module:

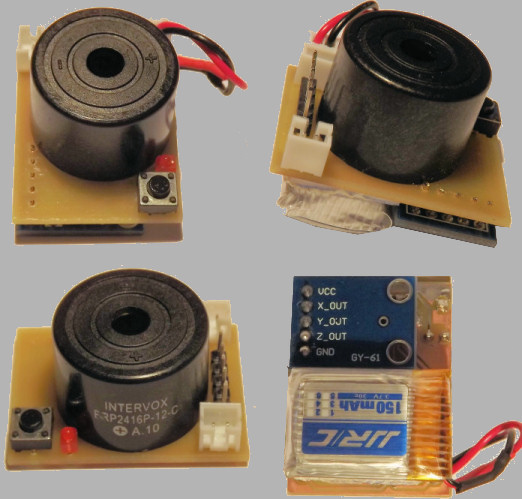

    L’idée du « Tracker RC » tiens à ce qu’il ne faut absolument pas négliger les pannes électriques totales comme : un élément de la batterie hors service, liaison électrique endommagée  par les vibrations, interrupteur défaillant et bien entendu  la rupture des liaisons électriques lors du crash. Pour cela il était impératif d’imaginer un Buzzer 100% autonome, munis de sa propre batterie et sans aucune liaison électrique avec les autres éléments de l’avion.
    La détection du crash  est basée sur l’inactivité de l’appareil celle-ci étant détectée par un accéléromètre 3 axes. Il est évident que ce système est destiné à aider  une recherche proche, un avion disparu dans un champ de maïs, de colza, de blé ou autre à proximité du terrain et de préférence  sans avoir perdu de vue l’appareil. Les principaux avantages du "tracker RC"  sont :  sa simplicité, son faible coût de  réalisation (environ 6€)  et sa très faible consommation électrique.

Document
    Tracker RC.doc est un descriptif de la réalisation

Dossier KICAD
     Tous les éléments de conception du schéma et du circuit imprimé
     Cela peut permettre des modifications personnalisées.

Logiciel
     tracker-v2.c                                     C'est  le programme source  libre à vous de l'adapter à vos idées
     Tracker.X.production.hex                 C'est  le fichier hex nécessaire à la programmation du PIC   (Programmable aisément à l'aide d'un programmateur type K150)

Schéma-Câblage-Typon
    Câblage.pdf                                       Plan de câblage et quelques explications
    Nomenclature Tracker RC v-2.pdf     La nomenclature
    Schéma Tracker  RC V-2.pdf             Le schéma de principe
    Typon.pdf                                          Pour la réalisation du circuit imprimé

Téléchargement Dossier complet Tracker RC V-2  Téléchargé  162 fois   1.23Mo

Mises à jour :  Avant de finaliser votre projet, merci de bien vouloir vérifier les éventuelles mises à jour
